Призначення

«Амага ЕНЕРДЖИ 75-24-800» v.1.02 — автономне джерело живлення для:

• польових радіоелектронних систем;
• засобів РЕБ;
• станцій зв’язку;
• іншого військового та спеціалізованого обладнання.

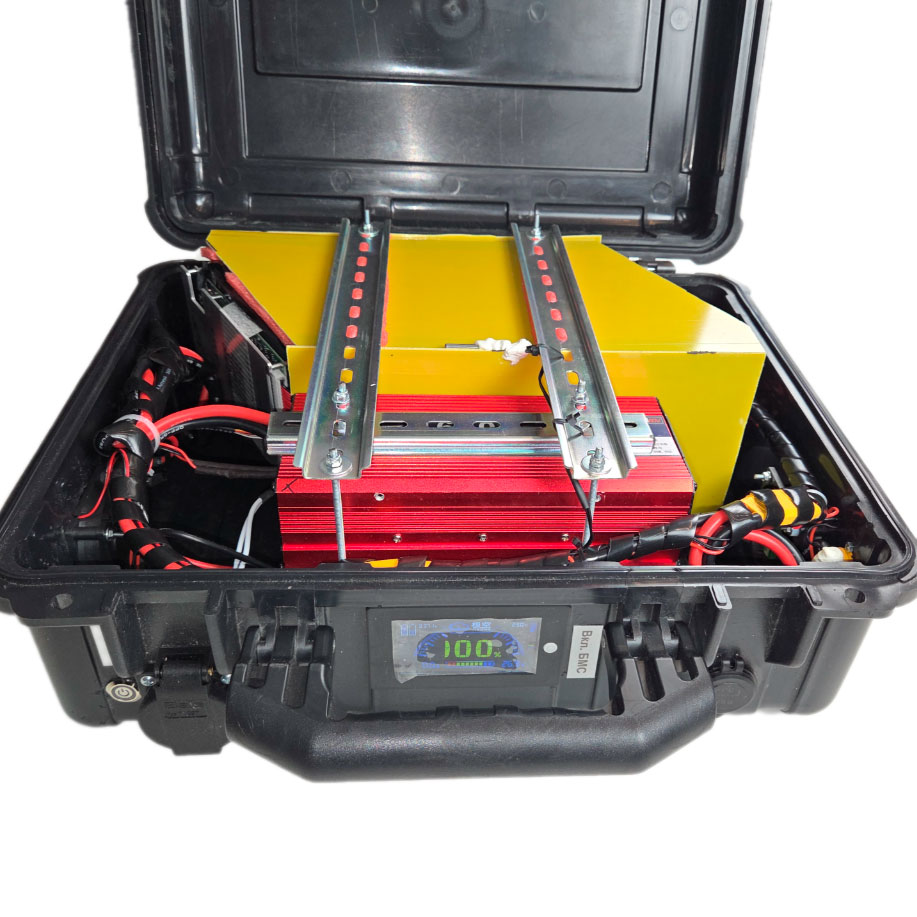

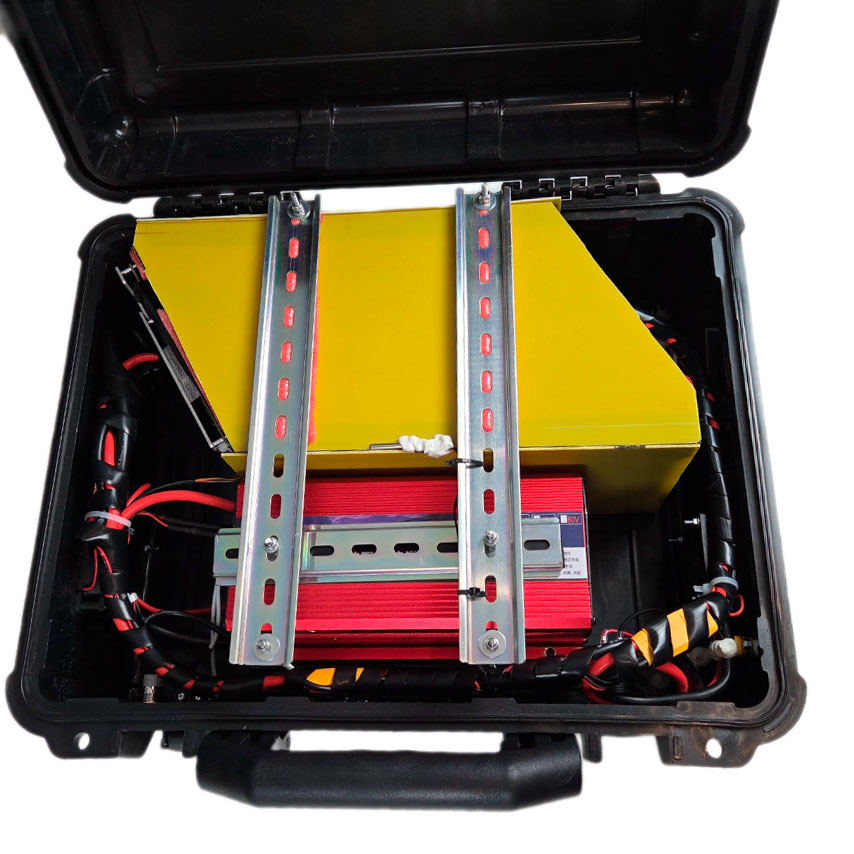

Станція побудована на базі LiFePO₄ акумуляторної збірки 8s5p та призначена для роботи з навантаженнями 24В і 220В.

Основні характеристики

• Ємність: 1920 Wh / 75 Ah
• Хімія акумулятора: LiFePO₄ (LFP)
• Конфігурація збірки: 8s5p
• Елементи: LiitoKala 33140 15Ah
• Номінальна напруга: 25.6 В
• Робочий діапазон напруги АКБ: 20.0–29.2 В
• Максимальний зарядний струм: 37.5 А
• Робочий розрядний струм: до 75 А
• Короткочасні піки: до 150 А
• Час повного заряду: до 2 год 30 хв

BMS і захист

Станція оснащена BMS JIKONG з:

• активним балансуванням;
• дистанційним керуванням по Bluetooth;
• екраном контролю АКБ JIKONG TFT LCD Display 3.2;
• повним набором захистів.

Захисти

• від перенапруги;
• від перевищення струму;
• від перегріву;
• від короткого замикання;
• від переполюсовки.

Виходи та інтерфейси

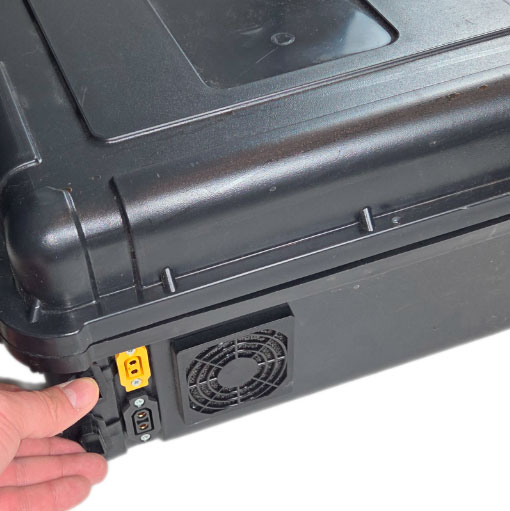

• XT90E-F 24В — 1 шт.
• XT60E-F 24В — 1 шт.

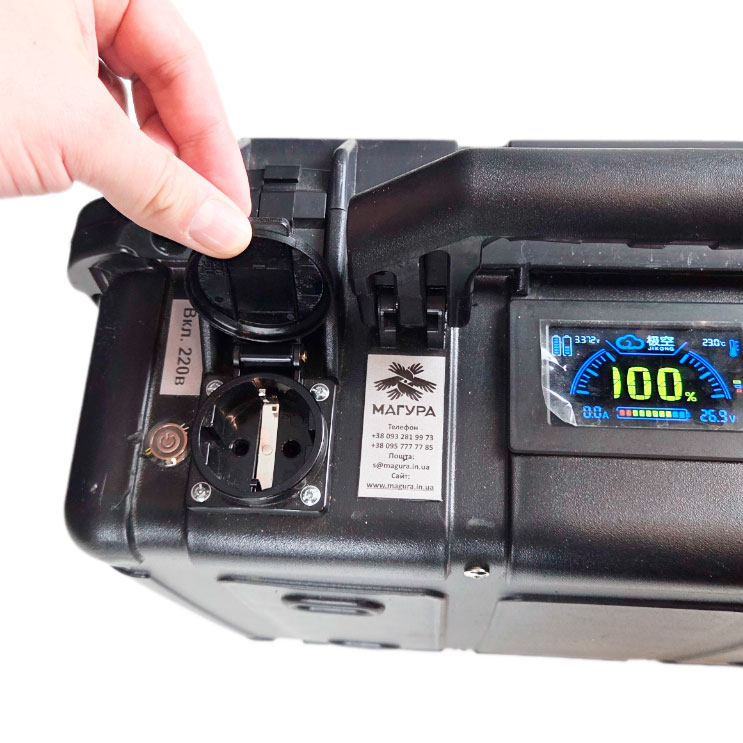

• Розетка 220В 16A Black з кришкою IP44 — 1 шт.
• USB Type-C — 1 шт.
• USB Type-A — 1 шт.
• Мережевий штекер AS-05 (C14) для зарядки — 1 шт.

Інвертор 220В

• Номінальна потужність: 800 Вт
• Пікова потужність: 1600 Вт
• Рекомендована тривала потужність: до 650 Вт

Особливості експлуатації

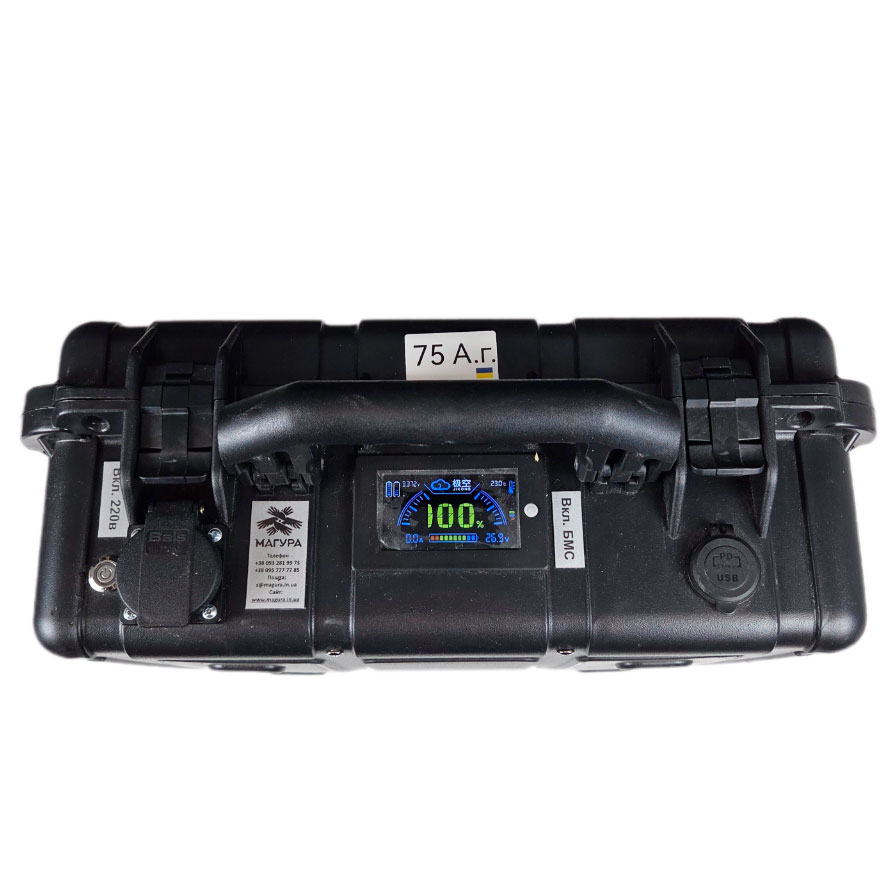

• Кнопка увімкнення розташована на краю екрана.
• Дозволяється заряджання від DC/DC та AC/DC блоків живлення з режимом CC/CV напругою до 29.2 В через XT90E-F та XT60E-F.
• Допускається заряджання від інверторного паливного генератора 220В зі стабільною частотою та чистою синусоїдою.
• Допускається використання з будь-якими споживачами 24В через XT90E-F та XT60E-F зі струмом споживання не більше 30А.
• Діапазон температур:
  • розряд: від −10°C до +70°C
  • заряд: від 0°C до +55°C
• Власне споживання у ввімкненому стані: 0.3 А.
• Для довготривалого збереження ресурсу АКБ рекомендований режим роботи 20–80% заряду.

Важливі рекомендації

• Не допускати тривалого розряду нижче 22.4 В.
• Не допускати регулярного розряду нижче 20.4 В.
• Для тривалого зберігання рекомендований заряд 40–60%, оптимально — близько 50%.
• Під час роботи потрібно забезпечити вентиляцію та не перекривати отвори вентиляторів.
• Перед підключенням навантаження потрібно перевіряти полярність.

Дії при спрацюванні захисту BMS

• OVP (перенапруга): зменшити напругу зарядного пристрою.
• OCP (надструм): перевірити сумісність інвертора або навантаження.
• OTP (перегрів): охолодити батарею та перевірити вентиляцію.
• UVP (глибокий розряд): негайно зарядити батарею.
• При повторюваних помилках — звернутися до сервісного підрозділу «МагураВПК».

Особливості перших циклів

Під час перших 3–6 циклів заряджання можливі повідомлення про помилку OVP наприкінці зарядки. Це пов’язано з роботою балансування та вирівнюванням комірок. Надалі це явище зникає.

Комплект постачання

• Зарядна Станція «Амага ЕНЕРДЖИ 75-24-800» v.1.02 — 1 шт.
• Паспорт виробу — 1 шт.
• Заводська пломба — 1 шт.
• Кабель живлення 220В C13 1.8m Atcom — 1 шт.

Умови зберігання

• Температура зберігання: від −10°C до +35°C
• Рівень заряду при тривалому зберіганні: 40–60%
• Не зберігати під прямим сонячним промінням
