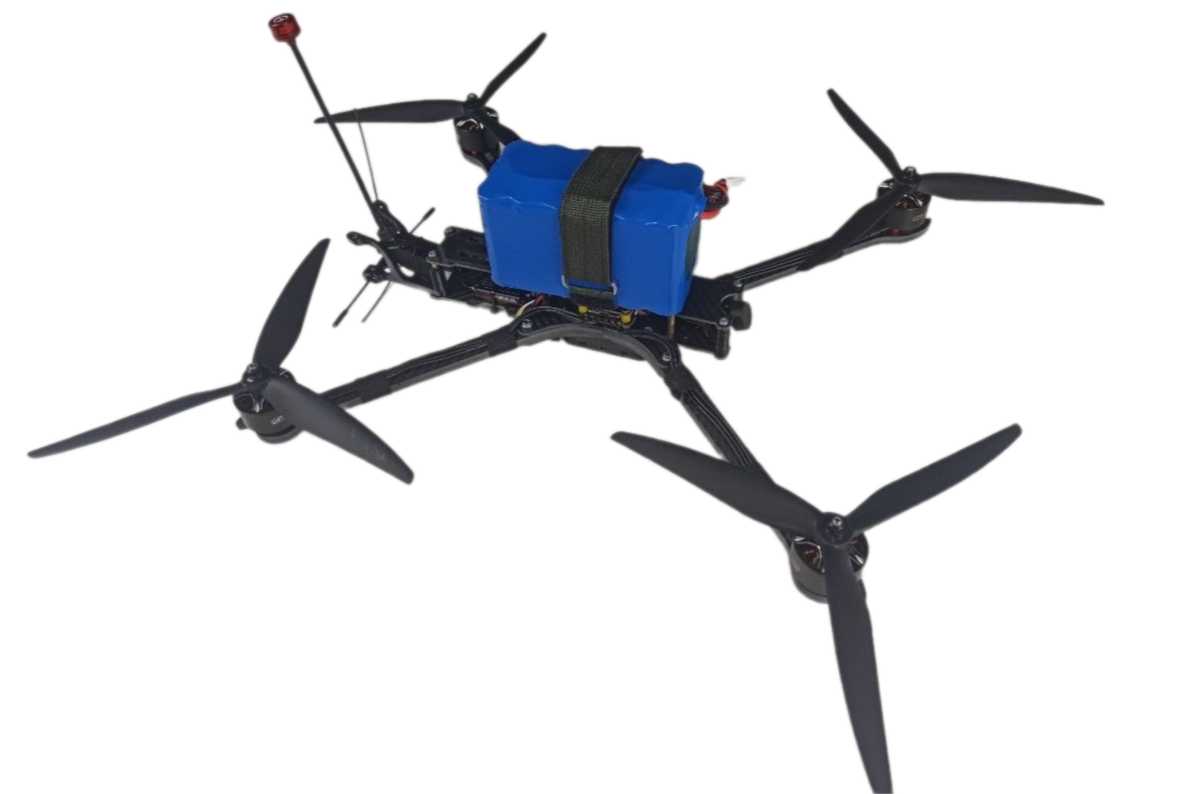

Рама: IFlight Chimera CX10 ECO (10″)

• Розмір колісної бази: 452 мм (діагональ мотор-мотор)

• Товщина променів: 6 мм

• Товщина пластин:

  • Нижня: 3 мм

  • Верхня: 2 мм

  • Середня: 3 мм

• Відстань між моторами:

  • Горизонтальна: 340.01 мм

  • Вертикальна: 299.06 мм

• Довжина рами: 255.50 мм

• Ширина рами: 38 мм

• Діагональ моторів: 452.87 мм

---

📦 Електроніка (стек)

FC: Галичина v2 F405

• MCU: STM32F405

• Гіроскоп: MPU6000 (SPI)

• Порт: USB Type-C

• Барометр: присутній

• OSD: AT7456E

• Blackbox: слот microSD

• UART: 6 портів

• Виходи живлення: 5V / 9V / 3.3V / 4.5V

• Розміри: 30.5×30.5 мм, діаметр отворів 4 мм

ESC: Франківськ v2 60A 4-in-1

• Постійний струм: 60A, піковий — 70A

• Живлення: 3S–6S LiPo

• Телеметрія: підтримується

• Прошивка: BLHeli_S або BLHeli_32

• Конектор живлення: XT60

• Фільтрація: 2×1000μF low ESR конденсатори

---

🎥 Камера: Caddx Ratel Pro 1500TVL

• Матриця: 1/1.8″ CMOS

• Роздільна здатність: 1500 TVL

• Об’єктив: 2.1mm або 1.8mm

• Формат: CVBS (PAL/NTSC)

• Мін. освітлення: 0.001 Lux

• Особливість: True WDR, нічне бачення

---

⚡ Живлення

• Акумулятор: Samsung 6S3P 15000mAh

• Тип: Li-Ion INR21700-50S

• Напруга: 25.2V

• Струм: до 135A

• Кількість елементів: 18 (3 паралельно × 6 послідовно)

---

🛰️ Зв’язок і управління

• Керування: DUAL RX ELRS Diversity 868/915 MHz

  • Два приймачі з автоматичним перемиканням

  • Протокол: CRSF, ELRS

• Відеопередача (VTX): Rush Dual-Band 5.8G/4.9G, до 2.5 Вт, 8+48CH

• Антени відео:

  • Rush Cherry 5.8G

  • Rush Cherry 4.9G

• Монтаж антен: вертикальне та горизонтальне кріплення (1 шт.)

---

🌀 Пропелери та двигуни

• Мотори: SURPASS HOBBY Bat S3115 900KV

  • Безколекторні, високий крутний момент

• Пропелери: GEMFAN 1045

  • 10″ × 4.5″, дволопатеві, склопластик

---

💣 Система підриву та додаткове обладнання

• Кріплення під боєприпас: 1 шт.

• Плата ініціації: МАРІУПОЛЬ v2.1

  • Активується через PWM/UART

  • Захист від випадкового спрацювання

• Стрепи: українські 35×400 мм — 2 шт.

• Конденсатор: Panasonic low ESR 2200μF 35V FM

  • Подвійна фільтрація шумів

---

🚀 Льотні характеристики

• Максимальна швидкість з корисним навантаженням 2.5 кг:
  → 150 км/год

• Крейсерська швидкість з 2.5 кг:
  → 60–90 км/год

• Дальність польоту з 2.5 кг:
  → 25+ км
