Призначення

«Амага 4 300–700 МГц» — готове рішення для приглушення каналів керування/телеметрії у смугах 300–700 МГц. Розраховане на роботу в полі: швидкий старт (до 10 с), стійка робота завдяки активному охолодженню та зручний контроль через пульт.

Склад комплекту

• Алюмінієвий корпус «Амага 4» з активним охолодженням (4 кулери), індикацією заряду АКБ, ступінь захисту IP65
• Пульт керування з індикацією роботи каналів/завад, довжина кабелю 10 м
• Зарядний пристрій для авто: DC 12–24 В, 40 А
• АКБ Li-ion: 24 В, 40 А·г (автономність до 1,2 год при макс. навантаженні)
• Кріплення на авто для антен (магнітні основи), 4 шт
• Кабель для антен: SLL-240-SF, 3 м, роз’єм N-type
• RF-модулі завад: 300–400 МГц 65 Вт; 400–500 МГц 65 Вт; 500–600 МГц 65 Вт; 600–700 МГц 65 Вт
• Антени: квадрофілярні QFH (квадрифілярна) антена — це тип антени з круговою поляризацією у захищених купольних корпусах для діапазонів 300–500, 400–600, 500–700, 600–800 МГц

Технічні характеристики

• Частотний діапазон: 300–700 МГц (налаштування на популярні частоти)
• Сумарна потужність випромінювання: 260 Вт
• Типи завад: RF, термозахист із циркулятором
• Ефективна дистанція: 100–200 м (залежить від умов, висоти, завад)
• Живлення: від авто 12–24 В (зарядний 40 А) або від АКБ 24 В 40 А·г
• Автономність: до 1,2 год при максимальному навантаженні
• Охолодження: активне, 4 вентилятори
• Корпус: алюмінієвий, IP65, пиловологозахищений з індекаторами заряду АКБ
• Вага комплекту: ≤ 12 кг
• Час готовності: до 10 с після ввімкнення
• Індикація: стан АКБ та робота модулів — на корпусі та на пульті

Опції та конфігурації під завдання

Доступні модулі завад під конкретні смуги, зокрема:

• 5.8 ГГц, 2.4ГГц 50 Вт
• LoRa 720–1020 МГц 100 Вт; LoRa 700–1050 МГц 100 Вт (2 транзистори)
• 2×GaN 100 Вт: 700–1020; 400–700; 1000–1400 МГц
• 65 Вт: 300–400; 400–500; 500–600; 600–700; 700–830; 830–960; 960–1100; 1000–1200; 1100–1400; 1900–2100; 2100–2300; 2300–2500; 2500–2700; 2700–2900; 3150–3300; 3300–3450; 5150–5250; 5700–5900 МГц

Методи випробувань

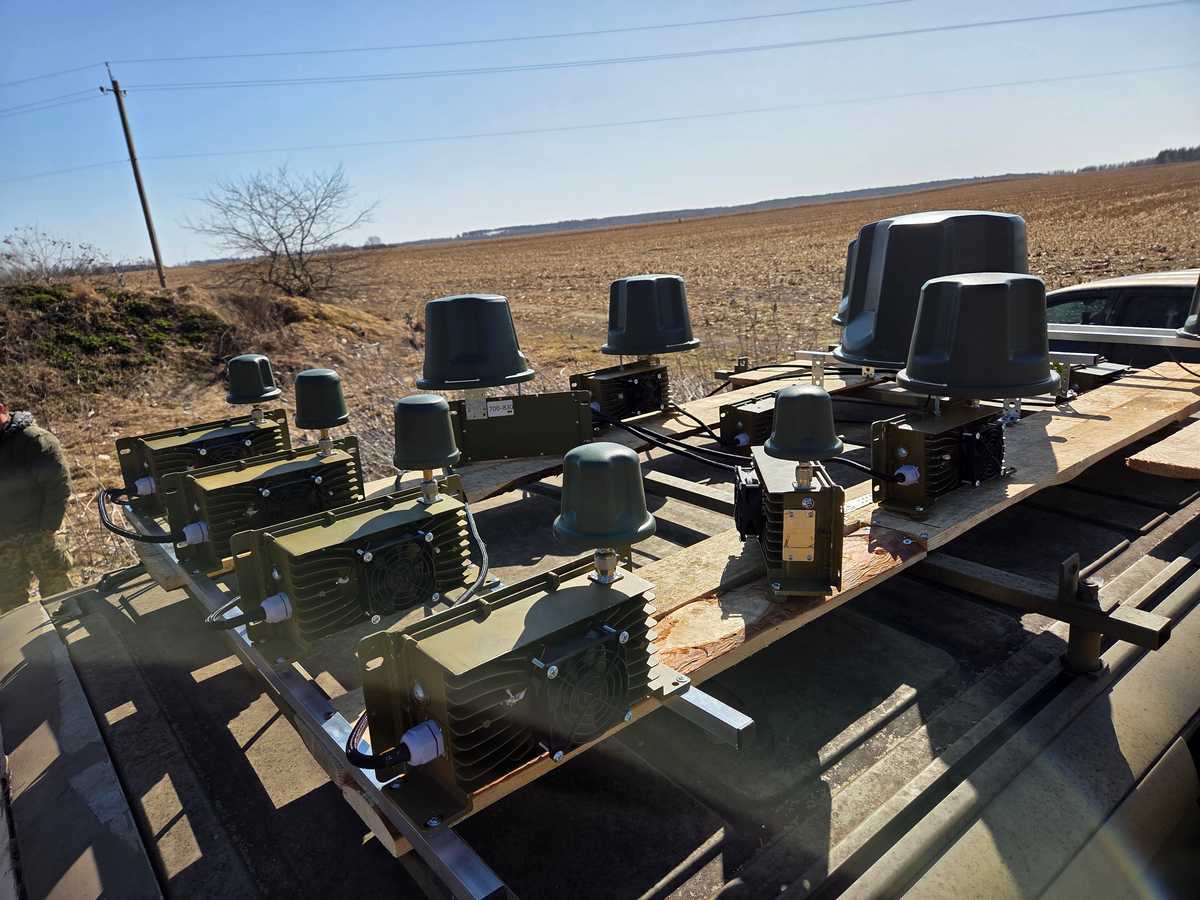

• Польові тести: FPV-перельоти з установкою РЕБ на авто; випробування проводилися приблизно за 4 км від опорної щогли зв’язку, з фіксацією стабільності завад у діапазоні 300–700 МГц.
• Лабораторні тести: вимірювання на високоточних спектроаналізаторах, аналізаторах спектру та сигналу та векторних аналізаторах мережі (VNA): вихідна потужність, спектральна маска, позасмугові випромінювання, рівень гармонік, а також КСВ/узгодження антенних трактів.

Попередження з експлуатації

• Ніколи не вмикайте РЕБ без під’єднаних антен.
• Перед увімкненням перевірте надійність під’єднання кабелів та відповідність діапазонів модулів і антен.

Переваги

Наш РЕБ від ТОВ Магура ВПК пройшов випробування на полігонах і в бойових умовах; маємо велику кількість позитивних відгуків. Виготовляємо рішення під ваші потреби, монтуємо на авто або забезпечуємо виносні кріплення для антен. Гарантія мінімум 1 рік. Якщо РЕБ не пройде ваші випробування — повернення коштів.
