Призначення

«Амага MULTI 300–1020 МГц» — готове рішення для приглушення каналів керування/телеметрії у смугах 300–1020 МГц. Розраховане на роботу в полі: швидкий старт (до 10 с), стійка робота завдяки активному охолодженню та зручний контроль через пульт.

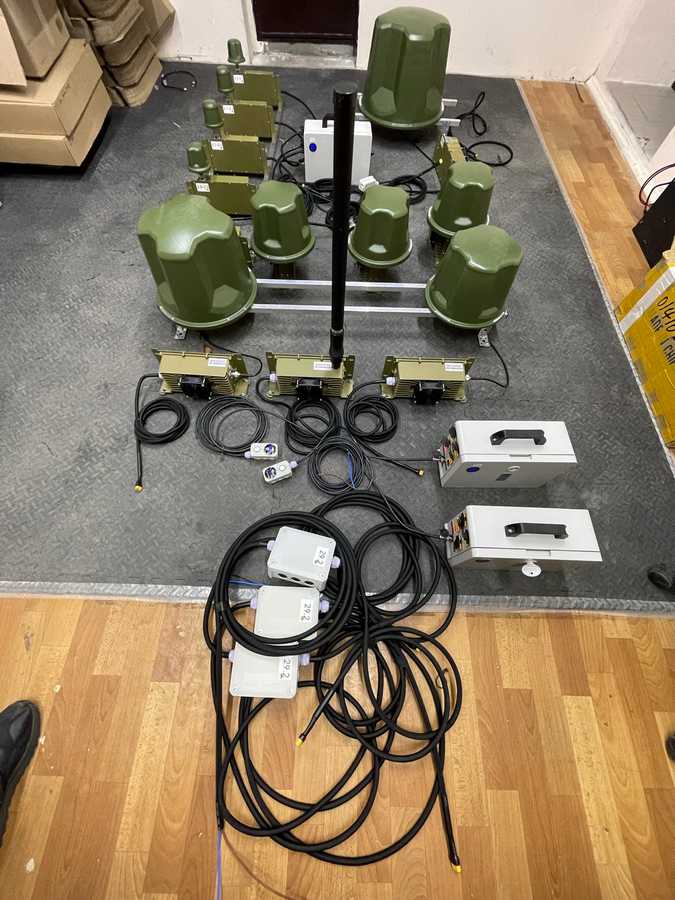

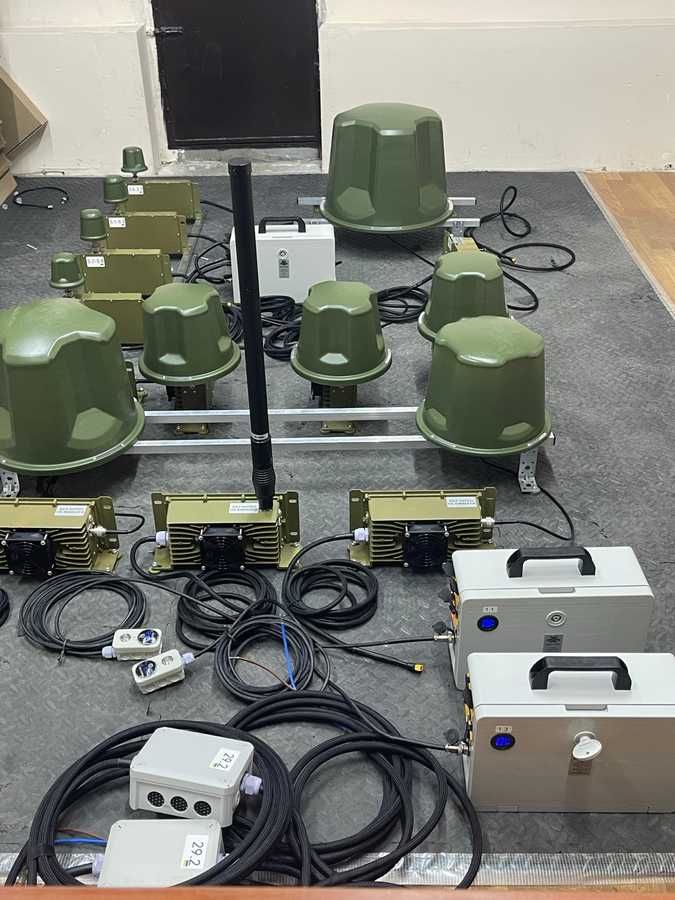

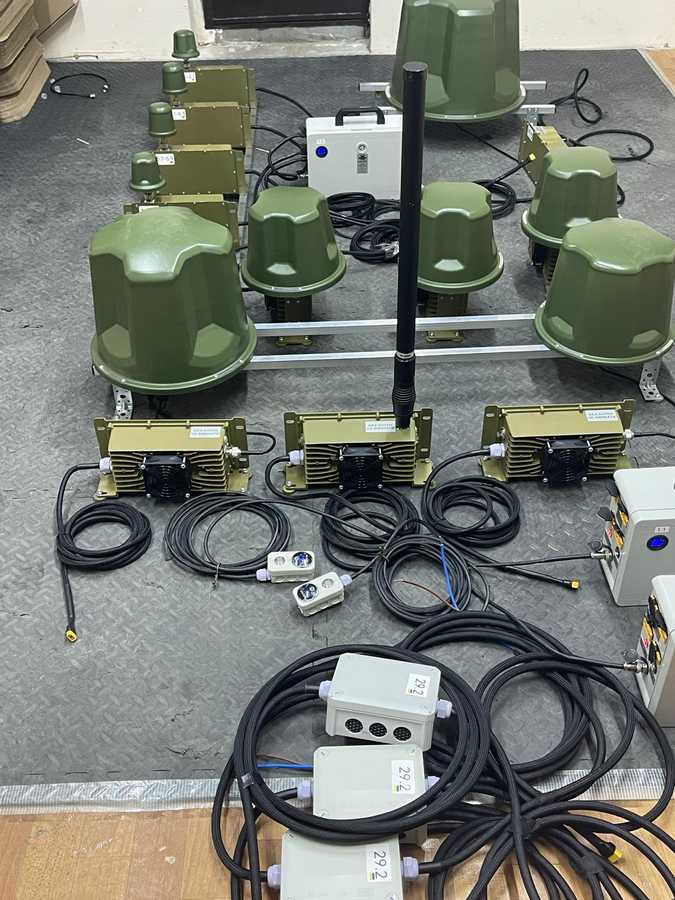

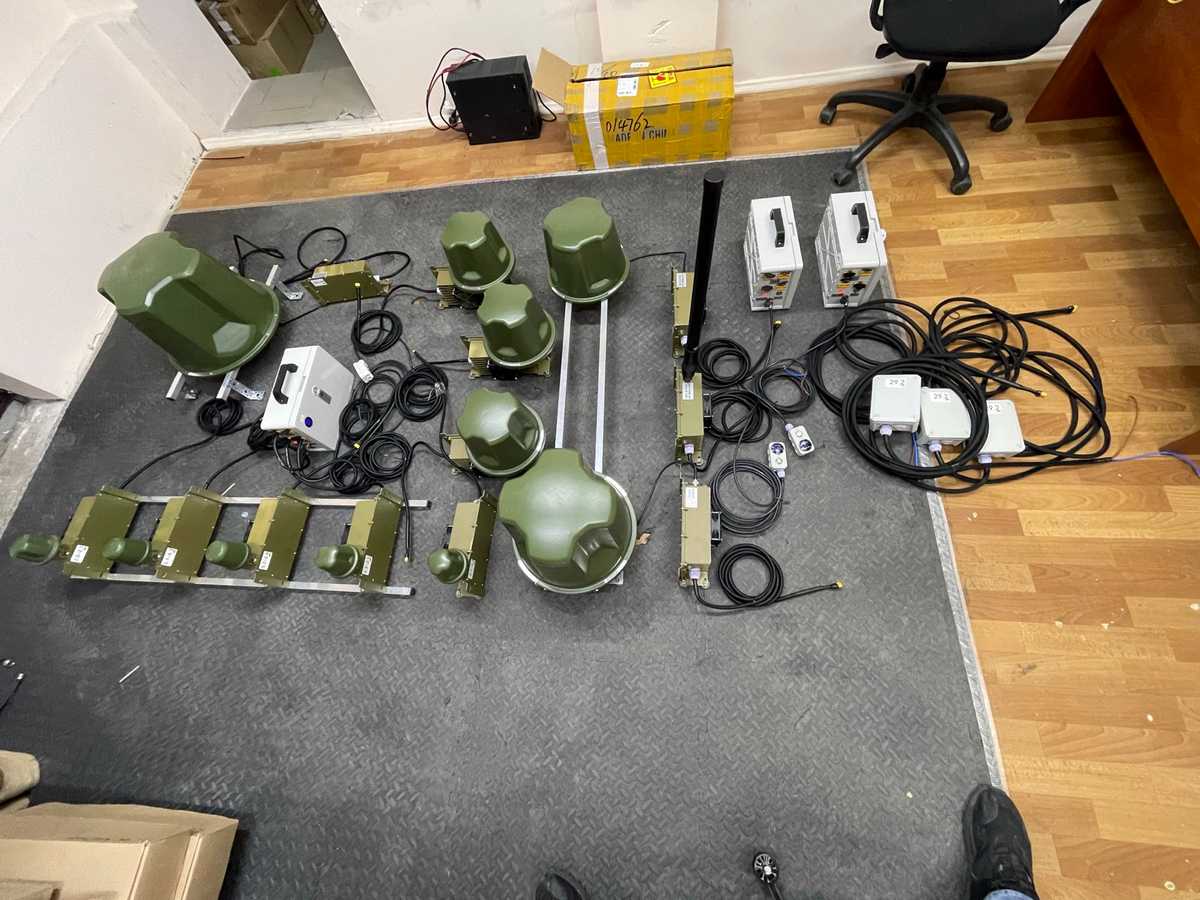

Склад комплекту

• Алюмінієвий корпус «Амага 4» з активним охолодженням (4 кулери), індикацією заряду АКБ, ступінь захисту IP65

• Пульт керування з індикацією роботи каналів/завад і вольтметром, довжина кабелю 10 м

• Автомобільний зарядний пристрій DC 12–24 В, 40 А

• АКБ Li-ion 24 В, 40 А·г (автономність до 1,2 год при макс. навантаженні)

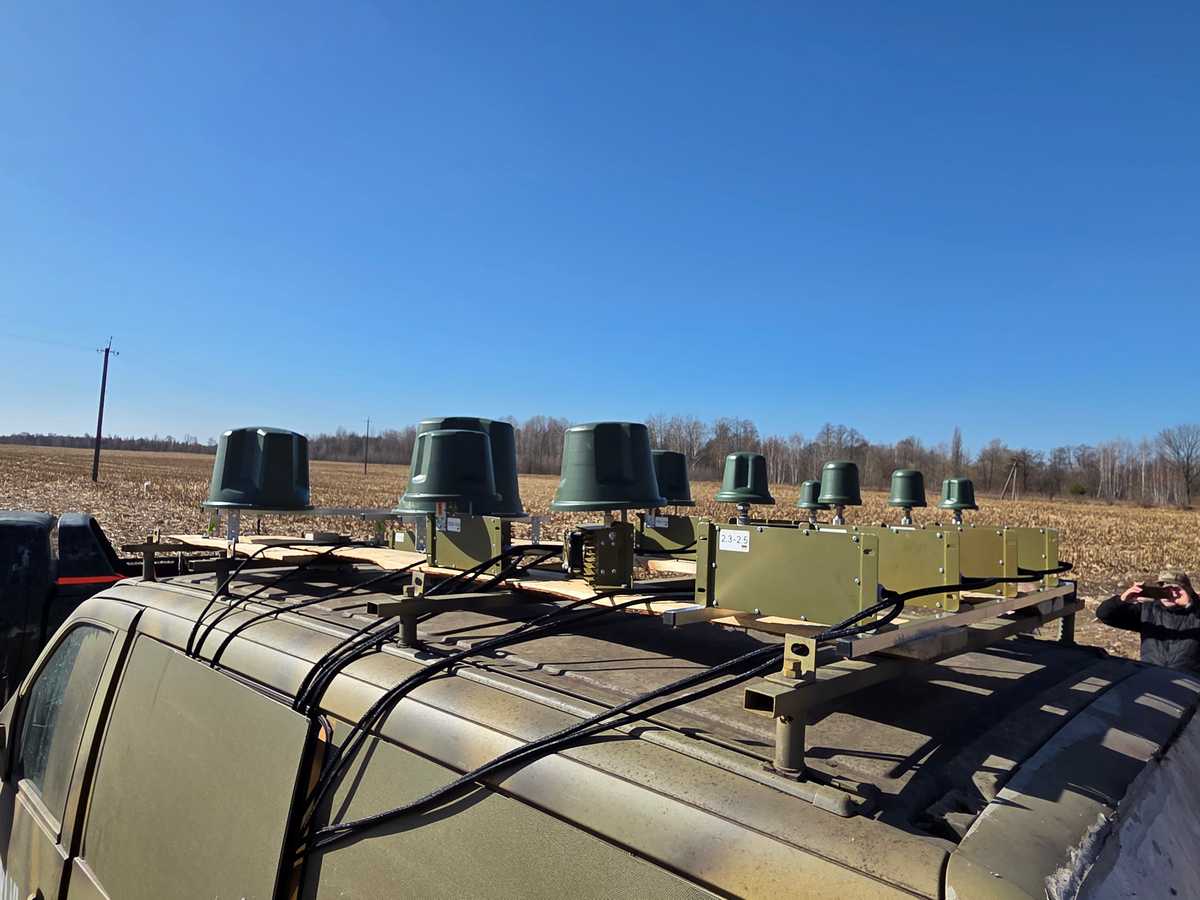

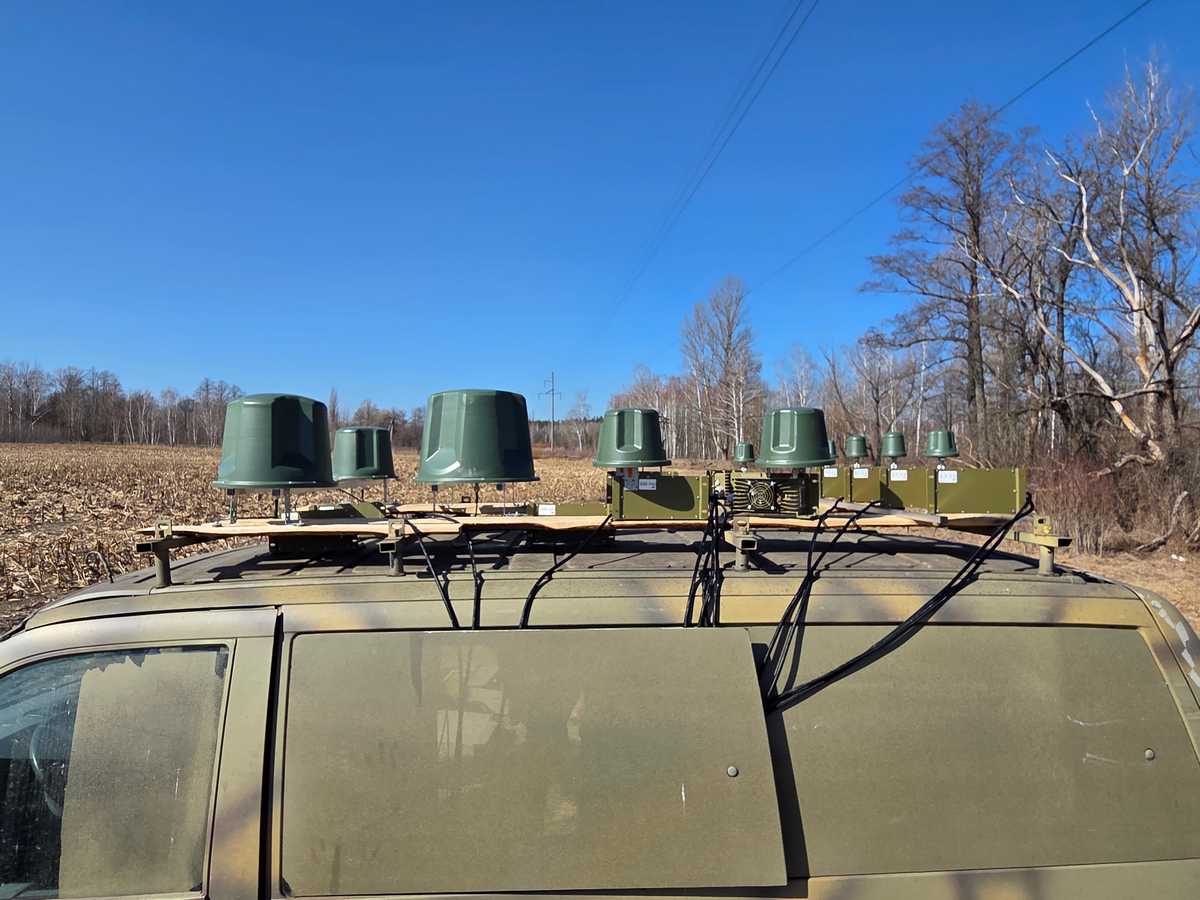

• Кріплення на авто для антен (магнітні основи)

• Кабелі для антен SLL-240-SF, 3 м, N-type

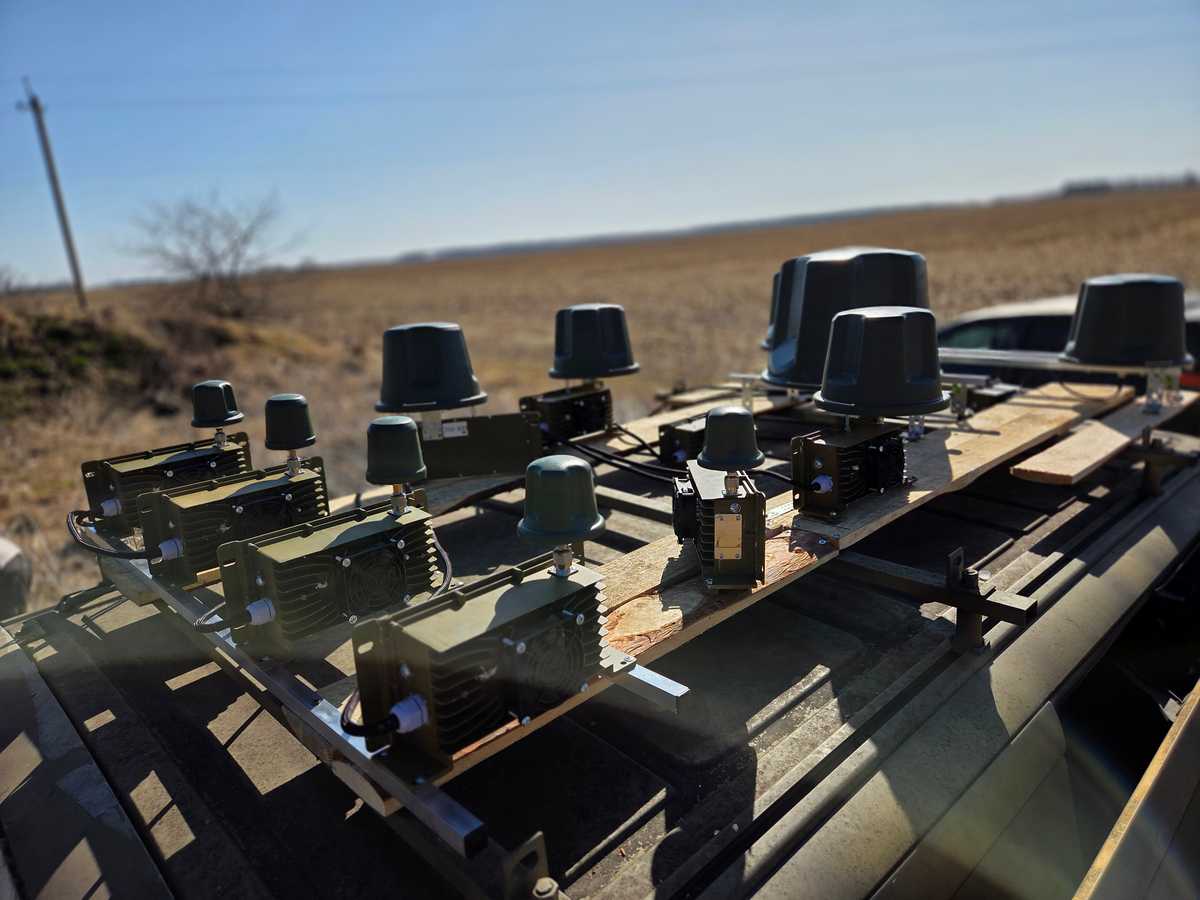

• Модулі завад:
  — RF 100 Вт 2×GaN 700–1020 МГц
  — RF 100 Вт 2×GaN 400–700 МГц
  — RF 65 Вт 300–400 МГц

• Антени QFH у захищених купольних корпусах: 300–500, 400–600, 700–1200 МГц

Технічні характеристики

• Частотний діапазон: 300–1020 МГц (налаштування на популярні частоти)

• Сумарна потужність випромінювання: 265 Вт

• Типи завад: VCO, «пилка»; термозахист із циркулятором

• Ефективна дистанція: 100–200 м (залежить від умов, висоти, завад)

• Живлення: від авто 12–24 В (зарядний 40 А) або від АКБ 24 В 40 А·г

• Автономність: до 1,2 год при максимальному навантаженні

• Охолодження: активне, 4 вентилятори

• Корпус: алюміній, IP65, пиловологозахищений, з індикацією заряду АКБ

• Вага комплекту: ≤ 12 кг

• Час готовності: до 10 с після ввімкнення

• Індикація: стан АКБ та робота модулів — на корпусі та на пульті

Опції та конфігурації під завдання

За запитом доступні інші модулі завад (у т.ч. 2.4/5.8 ГГц 50 Вт, LoRa 700–1050/720–1020 100 Вт, 2×GaN 100 Вт 400–700 / 700–1020 / 1000–1400 МГц та лінійка 65 Вт для смуг від 300 до 5900 МГц).

Методи випробувань

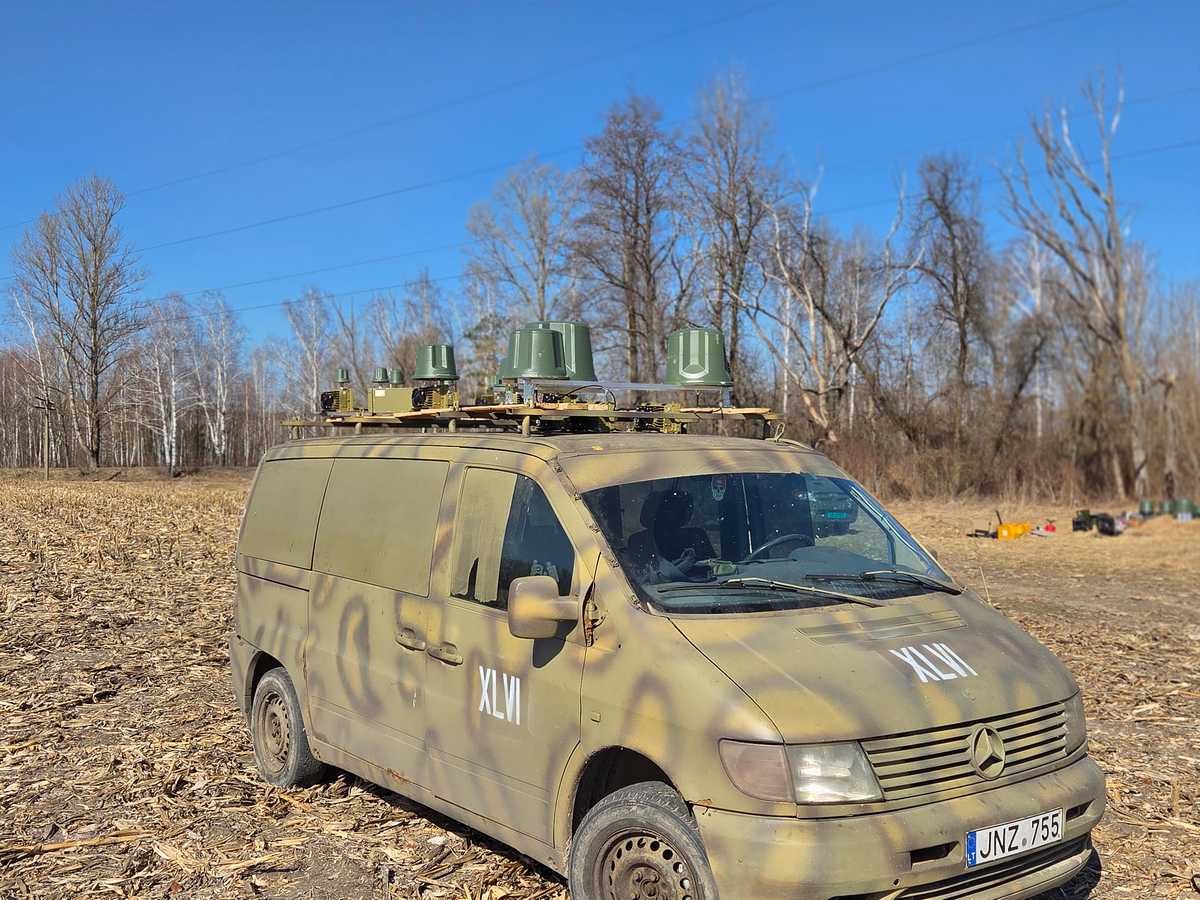

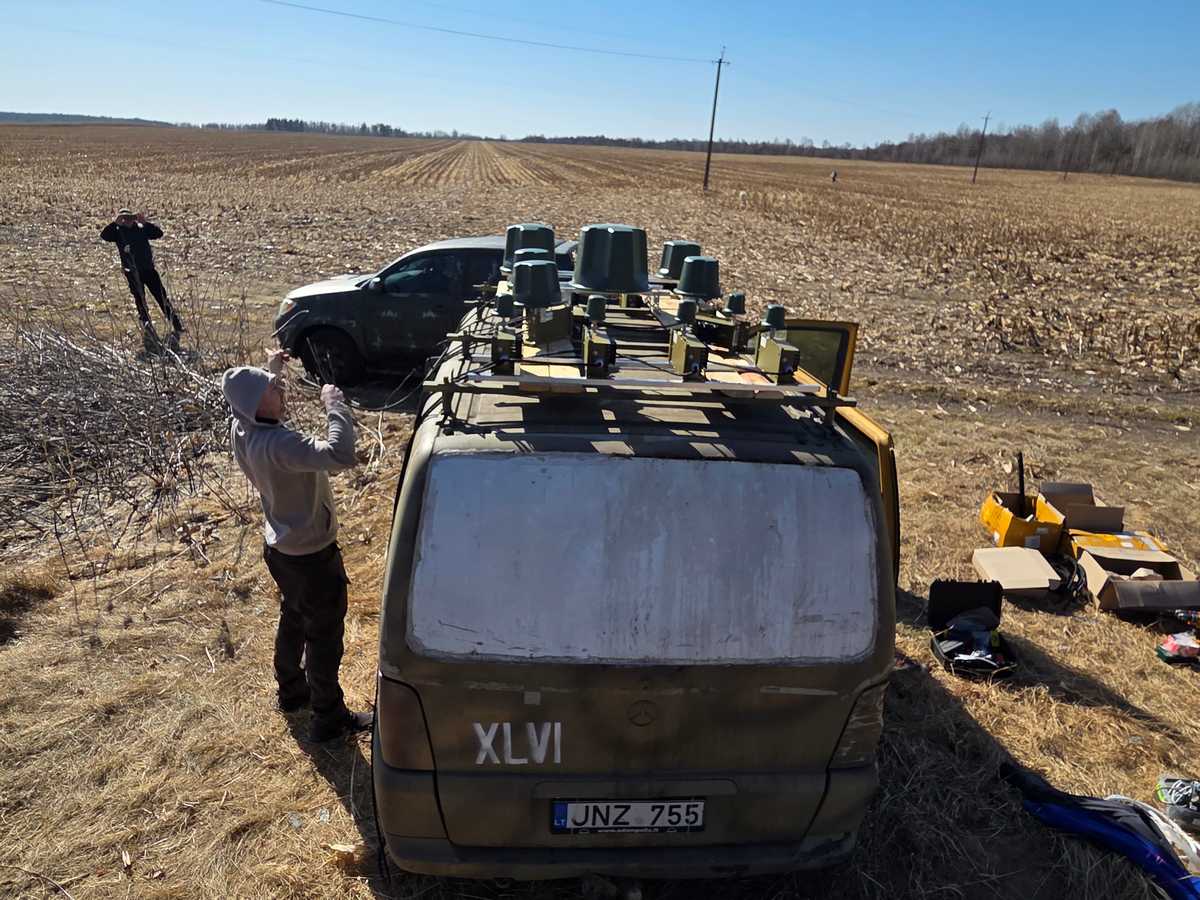

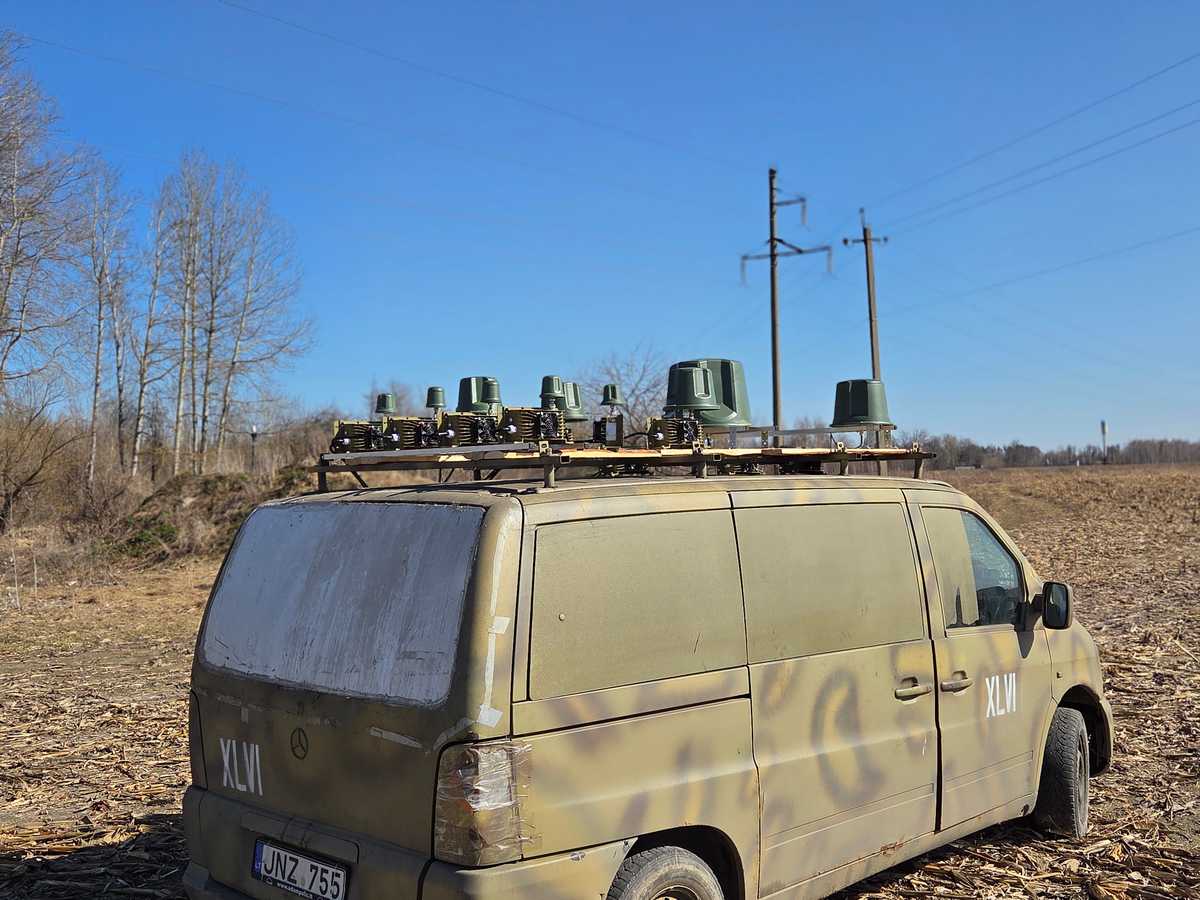

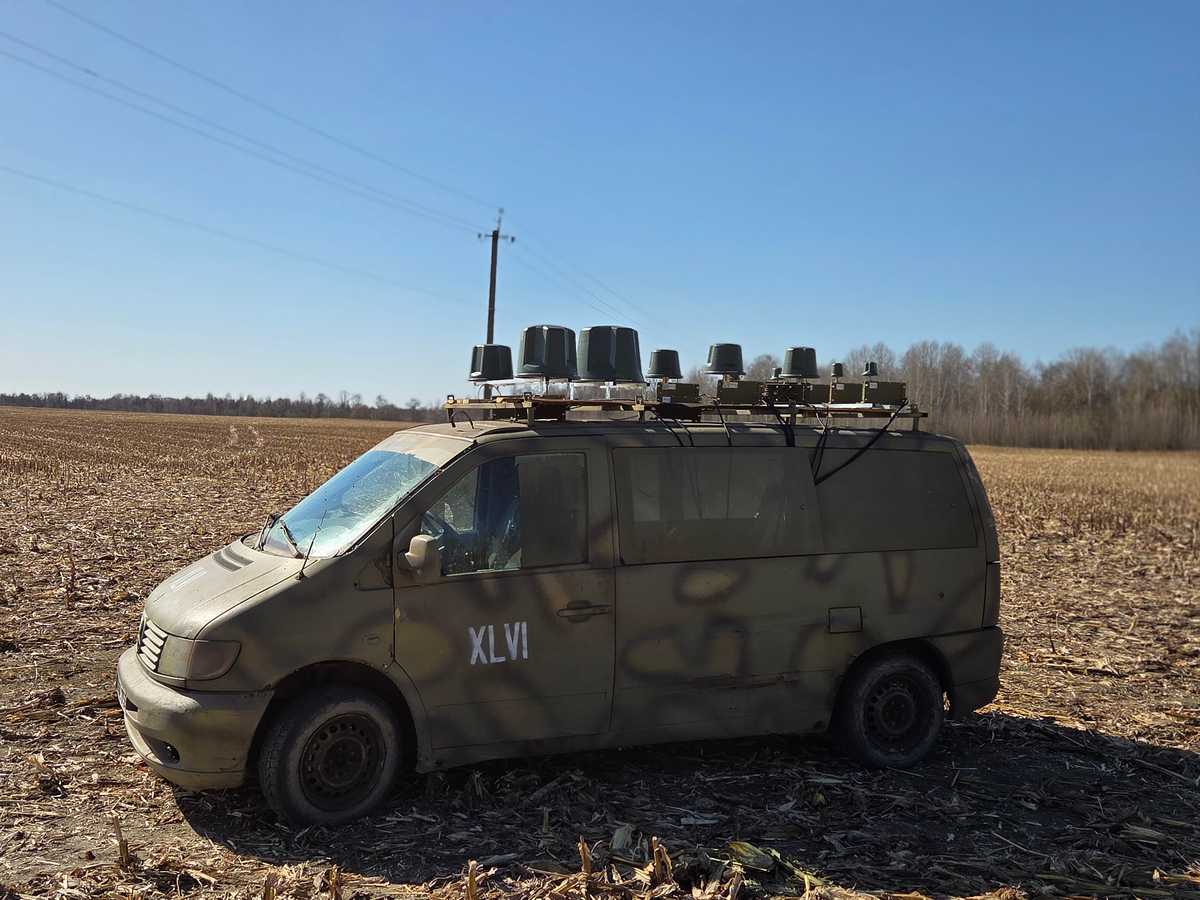

• Польові тести: FPV-перельоти з установкою РЕБ на авто; випробування проводилися приблизно за 4 км від опорної щогли зв’язку, з фіксацією стабільності завад у діапазоні 300–1020 МГц.

• Лабораторні тести: вимірювання на високоточних спектроаналізаторах, аналізаторах спектру та сигналу та векторних аналізаторах мережі (VNA): вихідна потужність, спектральна маска, позасмугові випромінювання, рівень гармонік, а також КСВ/узгодження антенних трактів.

Попередження з експлуатації

• Ніколи не вмикайте РЕБ без під’єднаних антен.

• Перед увімкненням перевірте надійність під’єднання кабелів та відповідність діапазонів модулів і антен.

Переваги

Наш РЕБ від ТОВ «Магура ВПК» пройшов випробування на полігонах і в бойових умовах; маємо велику кількість позитивних відгуків. Виготовляємо рішення під ваші завдання, монтуємо на авто або забезпечуємо виносні кріплення для антен. Гарантія мінімум 1 рік. Якщо РЕБ не пройде ваші випробування — повернення коштів.
